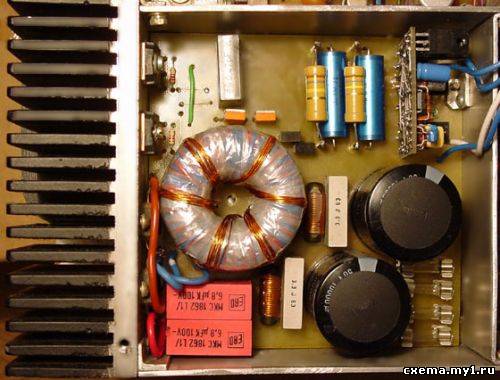

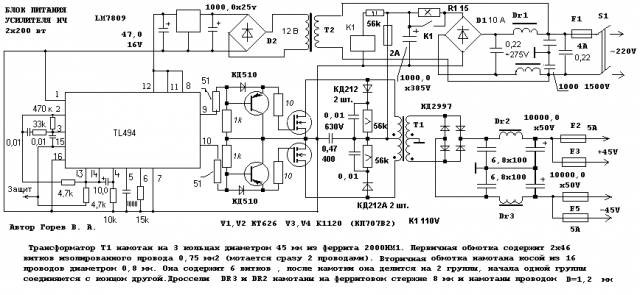

Блок живлення розроблений для харчування стерео підсилювача низької частоти з вихідною потужністю 200 Вт на канал. Конструктивно блок живлення виконаний на 2 платах: на одній змонтовані сетефой фільтр, випрямляч, конденсатор фільтра, реле, трансформатор власних потреб, на інший схема управління, трансформатор перетворювача, конденсатори і дроселі фільтра.

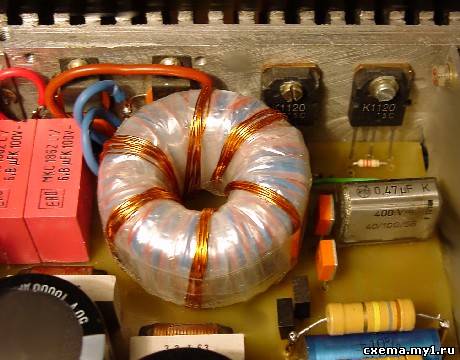

Напівпровідникові елементи, що виділяють тепло змонтовані на фрезерованих алюмінієвих радіаторах, виконує також роль бічних стінок підсилювача. Схема управління ключовими транзисторами спаяна на окремій маленькій платі, яка упаюється в плату перетворювача. У схему внесені невеликі додавання: вторинні обмотки шунтовані RC ланцюжками, конденсатори фільтра 10000,0х50V шунтовані полістирольними конденсаторами 3,3 мкф 63V. Вхід "Захист" не використано, але його можна використовувати для захисту по струму, якщо завести на нього сигнал з шунта або токового трансформатора.
Увага! Ланцюги блоку живлення (крім вторинних) знаходяться під небезпечною напругою мережі! При налагодженні дотримуватися обережності. Рекомендую на час наладки живити його через развязивющій трансформатор. При першому запуску запобіжник 2А, що подає напругу 320В, не ставиться.
Налагоджували схема управління. Потім замість цього запобіжника ставиться лампа 220 В 60 пт. Більш кращий вріант: подати спочатку знижена напруга через трансформатор (цим ви вб'єте двох зайців: целее будуть транзистори і ви не потрапите під напругу мережі. Після остаточної наладки встановлюється запобіжник і можна перевірити блок під
